QR-Codes und Barcodes mit Design. Lesbarkeit geprüft.

Setzen Sie Ihr Logo oder ein Bild in einen QR-Code, geben Sie den Modulen eine Form, lassen Sie eine Skyline aus einem EAN-13 wachsen – und sehen Sie sofort, ob jeder Scanner ihn noch liest. Farbig für Druck und Bildschirm, Schwarz/Weiß für Thermodrucker.

Mehr erfahren: so arbeitet die Lesbarkeitsprüfung, Limits, Datenschutz

Jede Gestaltung wird gerendert und danach von zplCore bei der Ziel-Auflösung gegengelesen – mit zxing-cpp und ZXing.Net, auf einem leicht unscharfen Bild, wie es eine Handykamera sieht. Ein Halbtonbild oder Balkenmotiv, das nicht scannen würde, wird stufenweise abgeschwächt, bis es liest; Formen und Logos werden mit einer klaren Meldung gemeldet (AR001–AR010). Dieselbe Prüfung läuft in Ihrem .NET-Code: Barcode.CheckReadability(), Label.CheckReadability(record, dpi) und Label.Validate(record, dpi).

Ihr Bild geht nur für dieses eine Rendern an den Server (PNG, JPEG, GIF oder WebP, im Browser auf 640 px verkleinert, höchstens 150 KB), wird im Speicher dekodiert und nie gespeichert. SVG und URLs werden nicht angenommen. Die Demo erlaubt 30 Anfragen pro Minute.

Galerie

Jedes Beispiel wurde nach dem Rendern gegengelesen – das Abzeichen zeigt, welche Leser es lesen.

Logo-QR mit sauberer PlatteMarken-Zeichen auf einer Platte aus ganzen Modulen, Punkt-Module, abgerundete Eckmarken. Fehlerkorrektur H.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

**Halbton-QR: Sonnenuntergang**Das Bild steckt in den Modulen: Die Mitte jedes Moduls trägt die Daten, die Teilmodule rundherum nehmen die Bildfarben an.Liest: zxing-cpp + ZXing.NetFarbigPNG

**Halbton-QR: Illustration**Ein porträtartiges Motiv mit runden Eckmarken. Finder-, Timing- und Alignment-Muster bleiben unberührt.Liest: zxing-cpp + ZXing.NetFarbigPNG

**Farbverlauf, abgerundete Module**Abgerundete Quadrate mit Farbverlauf über ArtBarImagePattern.Liest: zxing-cpp + ZXing.NetFarbigPNG

**Kreise mit runden Eckmarken**Modul- und Eckmarkenform passend gewählt – die Kombination, die Lesegeräte am liebsten mögen.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

**Rauten**Rauten-Module mit abgerundeten Eckmarken.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

**Waagrechte Streifen**Benachbarte Module verbinden sich zu Streifen, die Eckmarken bleiben voll.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

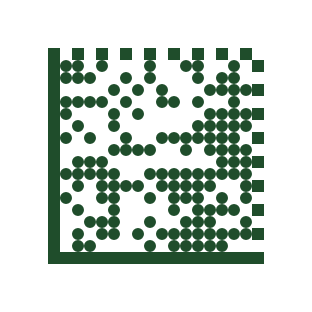

**Data Matrix als Punkte**Finder-L und Taktspur bleiben eckig, der Datenbereich besteht aus Punkten.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

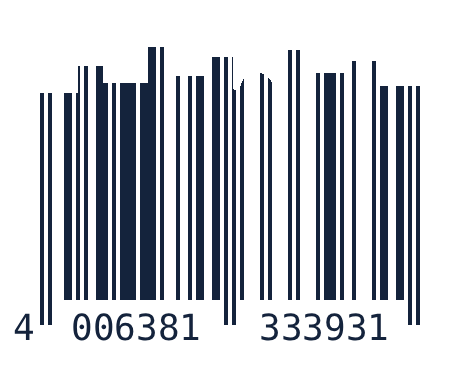

**EAN-13 mit Stadtsilhouette**Eine eigene Silhouette schneidet die Balkenköpfe (hier 38 %). Ruhezonen, Balkenbreiten und die Scanzone darunter bleiben unberührt.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

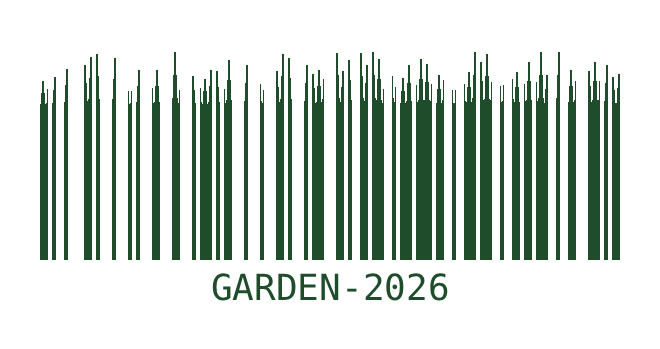

**Code 128 mit Gras**Eingebautes Motiv: Grashalme auf den Balken.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

**UPC-A mit Wellen**Eingebautes Motiv: Die Balkenoberkanten folgen einer Welle.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

**Abgerundete Balkenenden**Halbrunde Balkenköpfe – dezent, am schönsten mit breiten Modulen.Liest: zxing-cpp + ZXing.NetFarbigPNG SVG

Thermodruck: Logo-QRDerselbe Logo-QR bei 203 dpi in Schwarz/Weiß – so druckt ihn ein Zebra-Drucker als ^GFA.Liest: zxing-cpp + ZXing.NetThermodruck 203 dpiPNG

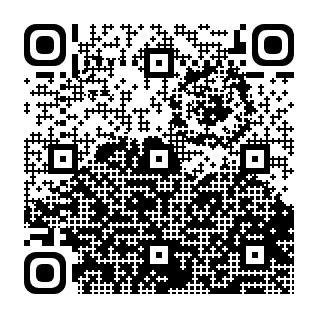

**Thermodruck: Plakat-Halbton**Ein Schwarz/Weiß-Motiv rastert sauber; Stärke 0,5 hält es lesbar.Liest: zxing-cpp + ZXing.NetThermodruck 203 dpiPNG

**Thermodruck: Sonnenuntergang**Das Farbbild als fehlerdiffundierte Punkte bei 203 dpi.Liest: zxing-cppThermodruck 203 dpiPNG

**Thermodruck: EAN-13 Skyline**Eingebautes Skyline-Motiv bei 203 dpi.Liest: zxing-cpp + ZXing.NetThermodruck 203 dpiPNG

Eigenes Bild

Bild oder Logo wählen, Stil aussuchen – der Server rendert und prüft, ob der Code noch scannt.

Bild (PNG, JPEG, GIF, WebP)

oder ein Beispiel:

Wird im Browser auf 640 px verkleinert, max. 150 KB; nichts wird gespeichert.

Daten Barcode Daten Modulform Eckmarken Motiv Bildstärke 0.75 Logogröße 24 % Motivhöhe 36 % Farbe Auflösung Farbausgabe

Bild farbig (Thermodruck bleibt Schwarz/Weiß)

Lesbarkeit

ZPL für den Drucker (^GFA)

Im eigenen .NET-Code

Dasselbe in C# – das Etikettenformat hat dieselben Eigenschaften (JSON-Namen in camelCase).

// logo QR: brand mark on a plate, dots and rounded finders
var logo = new Barcode
{
    Symbology = Symbology.QrCode, Code = "https://zplcore.com", Dpi = 300, BarWidth = 9,
    LogoImage = SKBitmap.Decode("logo.png"), LogoSizePercent = 26,
    ModuleShape = ModuleShape.Dot, FinderShape = FinderShape.Rounded,
};

// halftone QR: the picture in the modules (HalftoneColor = false for thermal printers)
var halftone = new Barcode
{
    Symbology = Symbology.QrCode, Code = "https://zplcore.com", Dpi = 300, BarWidth = 6, QrVersion = 7,
    HalftoneImage = SKBitmap.Decode("picture.jpg"), HalftoneStrength = 0.75, HalftoneColor = true,
};

// vanity barcode: a silhouette in the top 38 % of the bars
var ean = new Barcode
{
    Symbology = Symbology.Ean13, Code = "400638133393", Dpi = 300, BarWidth = 4, BarHeight = 260,
    BarArt = BarArt.Image, BarArtImage = SKBitmap.Decode("skyline.png"), BarArtHeightPercent = 38,
};

var check = halftone.CheckReadability();   // Readable, AppliedHalftoneStrength, Findings (AR001–AR010)
File.WriteAllBytes("halftone.png", halftone.ToPng());
string zpl = "^XA" + logo.ToZplGraphic(30, 30) + "^XZ";   // black-and-white ^GFA for the printer

Doku: gestaltete Codes in der Dokumentation · API-Referenz: Barcode · Vorlagen-Demo mit dem Beispieletikett „Gestaltete QR-Codes“.
